अर्धचालक काटने और मोल्डिंग मशीन
पूर्ण स्वचालित कैम सिंक्रनाइज्ड हाई स्पीड कटिंग, फोर्मिंग और सेपरेटिंग सिस्टम (एसएमपीः 70-90) में शामिल हैंः सीधीकरण, घूर्णन तंत्र, माउंटिंग बेस, कटिंग असेंबली और झुकने वाले पैर असेंबली,उपरोक्त में से प्रत्येक काटने के इकट्ठा और झुकने पैर इकट्ठा आधार के नीचे एक उत्पाद समर्थन बिंदु के साथ सेट किया जाता हैउपर्युक्त घुमावदार पैरों के संयोजन में शामिल हैंः ऊपर उल्लिखित पोजिशनिंग फिक्स्चर में से एक में स्थापित एक स्थिर स्थिर प्रेस,एक ड्राइव सदस्य ऊपर उल्लिखित माउंटिंग बेस में स्थापित और स्थिर स्थिर प्रेस को समायोजित करने के लिए संचालित, और उपर्युक्त पोजिशनिंग फिक्स्चर में सेट एक ड्राइव सदस्य। फुट बेंड यूनिट में शामिल हैंः ऊपर पोजिशनिंग फिक्स्चर पर एक स्थिर प्रेस,एक ड्राइव यूनिट जो ऊपर के माउंट पर तय है और समायोजित करने के लिए स्थिर प्रेस को चलाता है, एक फुट बेंड प्रेस जो ऊपर स्थिर प्रेस से जुड़ा हुआ है, और एक फुट बेंड ड्राइव जो पैर बेंड प्रेस को समायोजित करने के लिए चलाता है,जहां उत्पाद के पैर से मेल खाने वाले क्षेत्र में उपरोक्त पोजिशनिंग फिक्स्चर पर एक ढीला रिव स्थापित किया जाता है, और इस खाई और ऊपर पैर मोड़ प्रेस शीट धातु झुकने की प्रक्रिया के अनुसार उत्पाद के पैर को मोड़ने के लिए प्रयोग किया जाता है।इस उत्पाद में एक घुमावदार तंत्र है जिसके द्वारा स्टार काटने के संयोजन और पैर झुकने के संयोजन को एक ही मशीन में स्थापित किया जाता है, ताकि बार काटना और पैर झुकाना बारी-बारी से और लगातार किया जा सके, जिससे उत्पाद की उत्पादकता में सुधार हो सके, और साथ ही उत्पाद की संरचना सरल हो,और ऑपरेशन आसान और सुविधाजनक हैइस प्रकार प्रक्रिया को पूरा करना आसान हो जाता है।
| उत्पाद का नाम | ट्रिम एंड फॉर्म मशीन |
|---|---|
| मॉडल | ऑटो ट्रिम और फॉर्म सिस्टम |
| आवेदन | अर्धचालक काटने और मोल्डिंग मशीन |
| ट्रिमिंग आकार | अधिकतम 110mm X 110mm |
| आकार | अधिकतम 110mm X 110mm |
| आयाम | लगभग. 1,200 मिमी X 1,200 मिमी X 1,500 मिमी |
| काटने की गति | लगभग 0.5 सेकंड प्रति टुकड़ा |
| विद्युत आपूर्ति | AC 220V, 50/60Hz |
| वायु दबाव | 0.5MPa |
| हवा की खपत | लगभग 100 लीटर/मिनट |
| बिजली की खपत | लगभग 1.5 किलोवाट |
| वजन | लगभग. 500 किलोग्राम |
| सुरक्षा विशेषताएं | आपातकालीन स्टॉप बटन, सुरक्षा लाइट पर्दा |
| अतिरिक्त विशेषताएं | ऑटो फ्रेम लोडर |
| ब्रांड नाम | TJIN |
|---|---|
| मॉडल संख्या | 003 |
| मूल स्थान | चीन |
| आकार | अधिकतम 110mm X 110mm |
| ट्रिमिंग आकार | अधिकतम 110mm X 110mm |
| नियंत्रण प्रणाली | पीएलसी नियंत्रण प्रणाली |
| वजन | लगभग. 500 किलोग्राम |
| आयाम | लगभग. 1,200 मिमी X 1,200 मिमी X 1,500 मिमी |

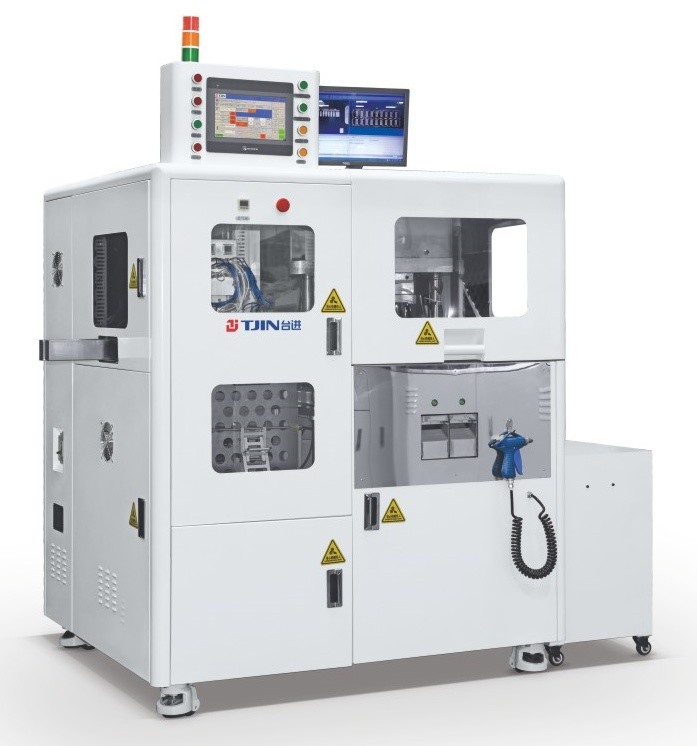

TJIN 003 ट्रिम एंड फॉर्म मशीन एक अत्याधुनिक अर्धचालक काटने और मोल्डिंग मशीन है जिसे विशेष रूप से आधुनिक इलेक्ट्रॉनिक्स उद्योग की जरूरतों के लिए डिज़ाइन किया गया है।अपनी उन्नत तकनीक और सटीक इंजीनियरिंग के साथ, यह मशीन बेजोड़ प्रदर्शन और विश्वसनीयता प्रदान करती है, जिससे यह किसी भी अर्धचालक परिष्करण और प्रपत्र अनुप्रयोग के लिए सही विकल्प बन जाती है।
यह मशीन ऑटो फ्रेम लोडर से लैस है, जो अर्धचालक घटकों को आसानी से लोड और अनलोड करने की अनुमति देता है, जिससे प्रक्रिया तेज और अधिक कुशल हो जाती है।यह विशेषता लोडिंग और अनलोडिंग प्रक्रिया के दौरान घटकों को नुकसान के जोखिम को भी कम करती है, उच्च उपज दर सुनिश्चित करने और उत्पादन लागत को कम करने के लिए।
TJIN 003 को विभिन्न प्रकार के अर्धचालक आकारों को संभालने के लिए डिज़ाइन किया गया है, जिसमें 110 मिमी X 110 मिमी का अधिकतम आकार है।यह एक बहुमुखी मशीन है कि अर्धचालक घटकों की एक विस्तृत श्रृंखला संभाल सकते हैं बनाता है, जिससे यह किसी भी ट्रिमिंग और फॉर्म एप्लिकेशन के लिए पसंद किया जाता है।
TJIN 003 की मुख्य विशेषताओं में से एक इसकी पीएलसी नियंत्रण प्रणाली है, जो मशीन के संचालन पर सटीक और सटीक नियंत्रण प्रदान करती है।त्रुटियों के जोखिम को कम करना और सुचारू उत्पादन प्रक्रिया सुनिश्चित करनानियंत्रण प्रणाली उपयोगकर्ता के अनुकूल है और प्रत्येक अनुप्रयोग की विशिष्ट आवश्यकताओं को पूरा करने के लिए आसानी से प्रोग्राम किया जा सकता है।
यह मशीन चीन में निर्मित है, उच्च गुणवत्ता वाले निर्माण और अंतरराष्ट्रीय मानकों का पालन सुनिश्चित करती है। यह कॉम्पैक्ट और हल्के वजन की है, जिसका वजन लगभग 500 किलोग्राम है,किसी भी उत्पादन सुविधा में परिवहन और स्थापित करने के लिए आसानइसके लगभग 1,200 मिमी X 1,200 मिमी X 1,500 मिमी के आयाम इसे अंतरिक्ष-बचत समाधान भी बनाते हैं, जिससे फर्श की जगह का कुशल उपयोग हो सकता है।
कुल मिलाकर, TJIN 003 ट्रिम एंड फॉर्म मशीन किसी भी अर्धचालक ट्रिम और फॉर्म एप्लिकेशन के लिए एकदम सही समाधान है।और उपयोगकर्ता के अनुकूल डिजाइन इसे उत्पादकता बढ़ाने और उत्पादन लागत को कम करने के इच्छुक इलेक्ट्रॉनिक्स निर्माताओं के लिए शीर्ष विकल्प बनाते हैंअपने विश्वसनीय प्रदर्शन और उच्च गुणवत्ता वाले उत्पादन के साथ, यह मशीन किसी भी आधुनिक उत्पादन लाइन के लिए एक आवश्यक उपकरण है।
ब्रांड नाम: TJIN
मॉडल संख्याः 003
उत्पत्ति का स्थान: चीन
ऑपरेशन मोडः मैनुअल/ऑटो
काटने की गति: लगभग 0.5 सेकंड प्रति टुकड़ा
हवा की खपत: लगभग 100 लीटर/मिनट
बनाने की गति: लगभग 0.8 सेकंड प्रति टुकड़ा
वजन: लगभग 500 किलो
हमारे अभिनव ट्रिम एंड फॉर्म मशीन के लिए TJIN की अनुकूलित सेवाओं का परिचय।यह ऑटो ट्रिम और फॉर्म सिस्टम आपके अर्धचालक काटने और मोल्डिंग जरूरतों के लिए एकदम सही समाधान है.
हमारी टेंडन काटने और मोल्डिंग मशीन एक मैनुअल और स्वचालित संचालन मोड प्रदान करती है, जो आपकी उत्पादन प्रक्रिया के लिए लचीलापन और उपयोग में आसानी प्रदान करती है। लगभग 0 की ट्रिमिंग गति के साथ।5 सेकंड प्रति टुकड़ा और लगभग 0 की एक गठन गति.8 सेकंड प्रति टुकड़ा, हमारी मशीन हर ट्रिम और रूप में दक्षता और सटीकता की गारंटी देता है।
लगभग 100 लीटर/मिनट की हवा की खपत के साथ, हमारी मशीन पर्यावरण के अनुकूल और लागत प्रभावी है। लगभग 500 किलोग्राम वजन के साथ,हमारे ट्रिम एंड फॉर्म मशीन कॉम्पैक्ट और किसी भी उत्पादन लाइन में स्थापित करने के लिए आसान है.
अपनी सभी ट्रिम एंड फॉर्म मशीन जरूरतों के लिए TJIN चुनें और हमारी शीर्ष पायदान अनुकूलित सेवाओं का अनुभव करें। हम पर भरोसा करें कि हम सर्वोत्तम गुणवत्ता, गति,और आपके अर्धचालक काटने और मोल्डिंग प्रक्रिया के लिए दक्षता.
ट्रिम एंड फॉर्म मशीन को सुरक्षित पहुंच सुनिश्चित करने के लिए सावधानीपूर्वक पैक और शिप किया जाएगा। प्रत्येक मशीन को सुरक्षात्मक सामग्री में लपेटा जाएगा और एक मजबूत बॉक्स में रखा जाएगा।तब बॉक्स को सील कर दिया जाएगा और आवश्यक शिपिंग जानकारी के साथ लेबल किया जाएगा.
संयुक्त राज्य अमेरिका के भीतर घरेलू शिपमेंट के लिए, मशीन एक सम्मानित वाहक के साथ जमीनी शिपिंग के माध्यम से भेज दिया जाएगा।मशीन उचित दस्तावेज और सीमा शुल्क निकासी के साथ हवाई माल के माध्यम से भेज दिया जाएगा.
ग्राहक अतिरिक्त लागत पर त्वरित शिपिंग का विकल्प भी चुन सकते हैं, जिसकी गणना गंतव्य और वांछित वितरण गति के आधार पर की जाएगी।
शिपमेंट के बाद, ग्राहकों को अपनी ट्रिम एंड फॉर्म मशीन की डिलीवरी को ट्रैक करने के लिए एक ट्रैकिंग नंबर प्राप्त होगा। हम अपने मूल्यवान ग्राहकों को अपने उत्पादों की समय पर और सुरक्षित डिलीवरी सुनिश्चित करने का प्रयास करते हैं।
मुख्य विशेषताएं
उपकरण समारोहः प्लास्टिक सील के बाद उत्पादों के काटने और झुकने मोल्डिंग अलग;
लागू पैकेजः SOT/SOD/TSOT/SOP/TO252/TO263/SMD और अन्य श्रृंखलाएं;
छिद्रण शक्तिः पावर-3 ~ 5T पर सर्वो मोटर;
तने काटने की गतिः 70-100 पंच/मिनट (एसपीएमः 70-100)
नियंत्रण प्रणाली: पीएलसी (ओमरॉन)
ऑपरेटिंग सिस्टमः टच स्क्रीन + बटन, UPH/SPM छिद्रण और काटने की संख्या प्रदर्शित करें;
फ़ीड संरचनाः घुमावदार दोहरी पत्रिकाओं फ़ीड;
रिसेप्टिंग संरचनाः कारतूस रिसेप्टिंग (बल्क)
सुरक्षा सुरक्षा प्रणालीः उपकरण में एक रिसाव सुरक्षा उपकरण, आपातकालीन स्टॉप बटन उपकरण और सभी मुख्य सुरक्षा दरवाजे सेंसर सुरक्षा उपकरण से लैस हैं।
